Prawidłowe wymiarowanie nakładek
Podawanie wymiarów jakie potrzebujemy w przypadku nakładek zawsze przysparza problemów, aby uniknąć nieporozumień postaram się wyjaśnić Państwu jak podawać wymiar nakładek aby nie było niespodzianki po zakupie.
Dwie szerokości w nakładkach

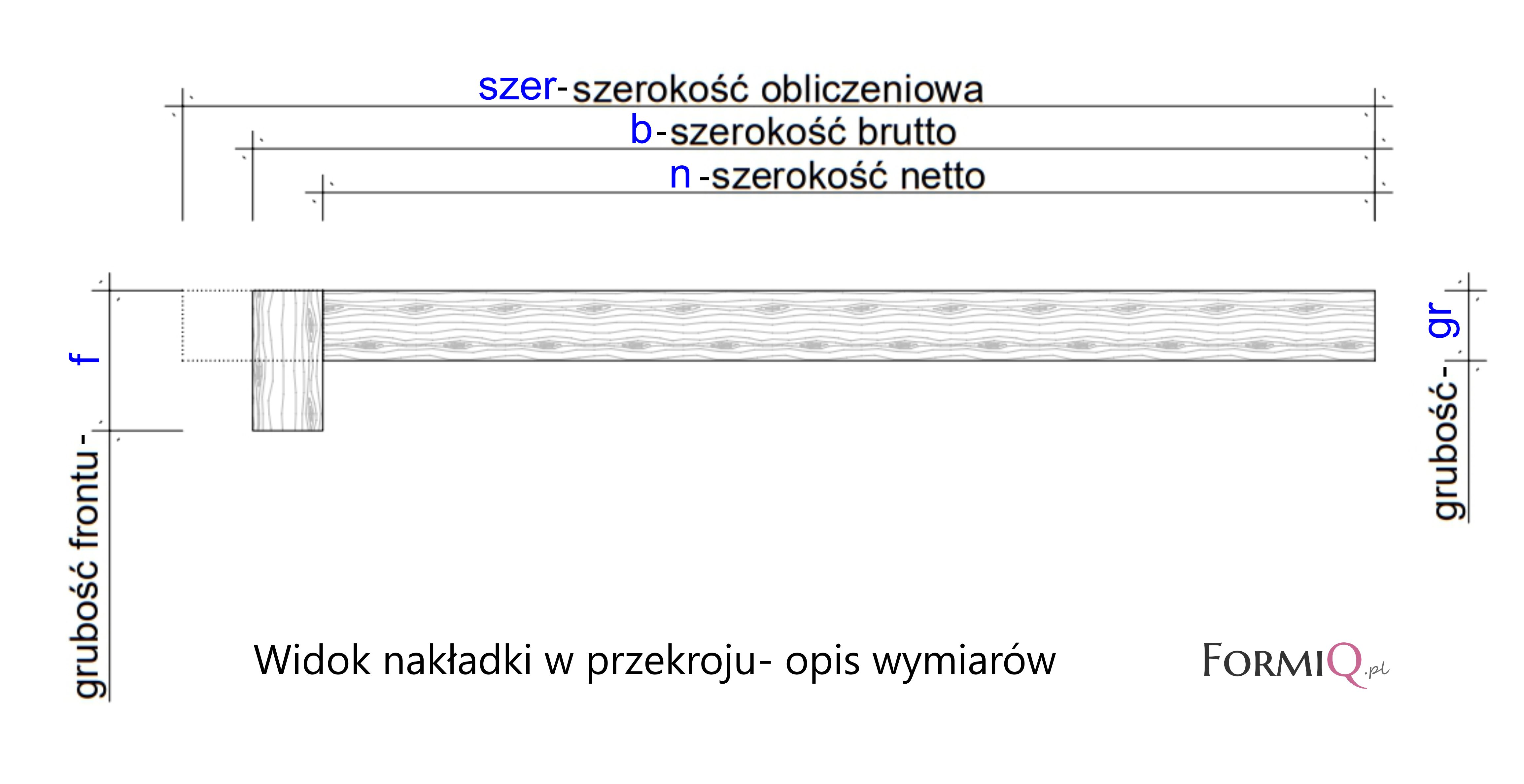

Jak wspomniałam we wcześniejszym wpisie na temat nakładek, produkt ten posiada dwie szerokości. Literką "b" oznaczona jest szerokość zewnętrzna zaznaczona na zdjęciu jako szerokość brutto. Jest to szerokość uwzględniająca nasz nosek. Oraz druga szerokość tzw. wewnętrza zaznaczona jako szerokość netto ("n"). Jest to szerokość od spodu nakładki liczona bez noska, będzie to nasza część nakładana na stary stopień lub na beton. Należy pamiętać aby licząc szerokość netto zawsze doliczyć grubość podstopnia, jeżeli będzie on oparty o naszą nakładkę. Jeżeli podstopnie układamy za nakładką, szerokość netto powinna być równa głębokości stopnia betonowego, lub starego stopnia.
W naszych tabelach ze specyfikacją widnieje szerokość netto (aby łatwo można było sprawdzić, czy wymiary są prawidłowe), jednak w opisie podajemy pełne wymiarowanie nakładki, czyli wartość n (szerokość netto), oraz b (szerokość brutto)
Tajemnicza trzecia szerokość

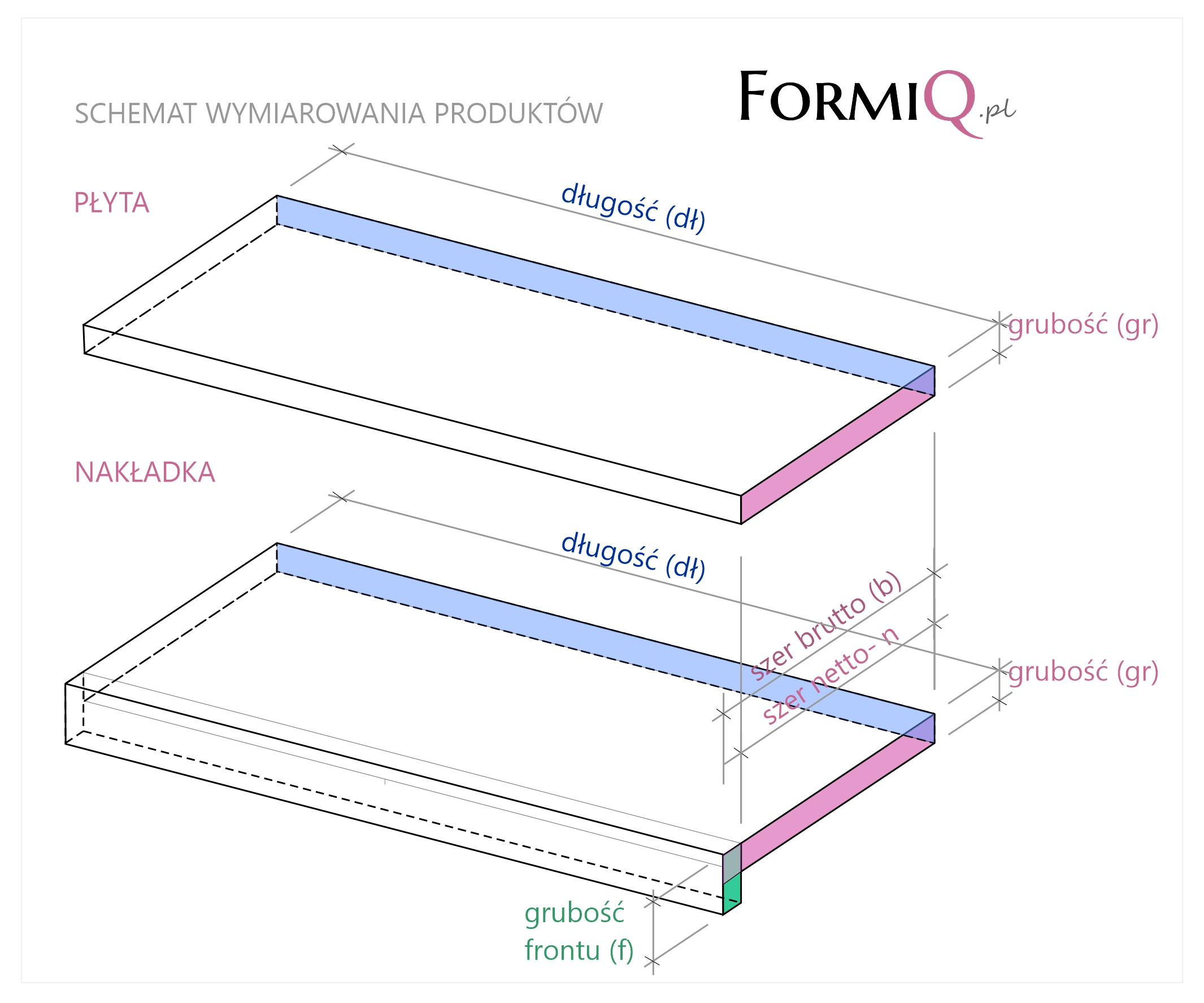

Aby jeszcze trochę namieszać :) mamy jeszcze szerokość obliczeniową, która pokazujemy na powyższym schemacie, ale docelowo Państwa nie interesuje i jest stosowana, aby obliczyć wagę, ilość m3 potrzebną do wyprodukowania nakładki lub aby obliczyć m2 powierzchni do lakierowania.
Charakterystyka naszego produktu
Nasze nakładki pojedyncze standardowo mają szerokość brutto b= 320mm i szerokość netto n= 300mm.

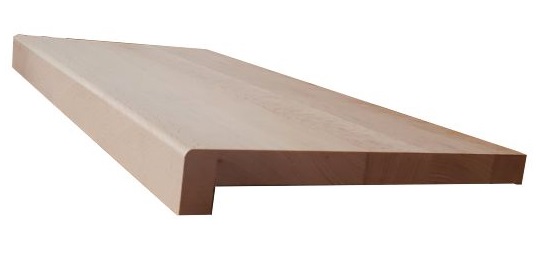

Nakładki standardowe są grubości gr= 20mm i posiadają front f o wysokości 40mm (nosek pogrubiający do 40mm - docelowo będą maskować 20mm starego stopnia). Nasze nakładki są przeszlifowane od góry i posiadają fazę na krawędzi górnej frontowej o promieniu zaokrąglenia r=6mm. Są więc przygotowane pod impregnację (nakładki). Standardowo nasze produkty nie są docięte na długości, aby otrzymać nakładki docięte na długości należy dokupić usługę formatowania (docięcia).
Aktualizacja wpisu: Marta Przybył
Podsumowanie: najważniejsze pytania
Jakie szerokości ma nakładka na stopnie?
Dwie: szerokość brutto (b, z noskiem) i netto (n, bez noska — nakładana na stary stopień lub beton). Standardowo b=320 mm, n=300 mm, grubość 20 mm, front (nosek) 40 mm.
Jak liczyć szerokość netto?
Zawsze dolicz grubość podstopnia, jeśli będzie on oparty o nakładkę. Jeśli podstopnie układasz za nakładką, szerokość netto powinna równać się głębokości stopnia betonowego.
Czy nakładki są docięte na długości?
Standardowo nie — docięcie na długość wymaga zamówienia usługi formatowania. Nakładki są przeszlifowane od góry i mają fazę r=6 mm, więc są gotowe pod impregnację.
